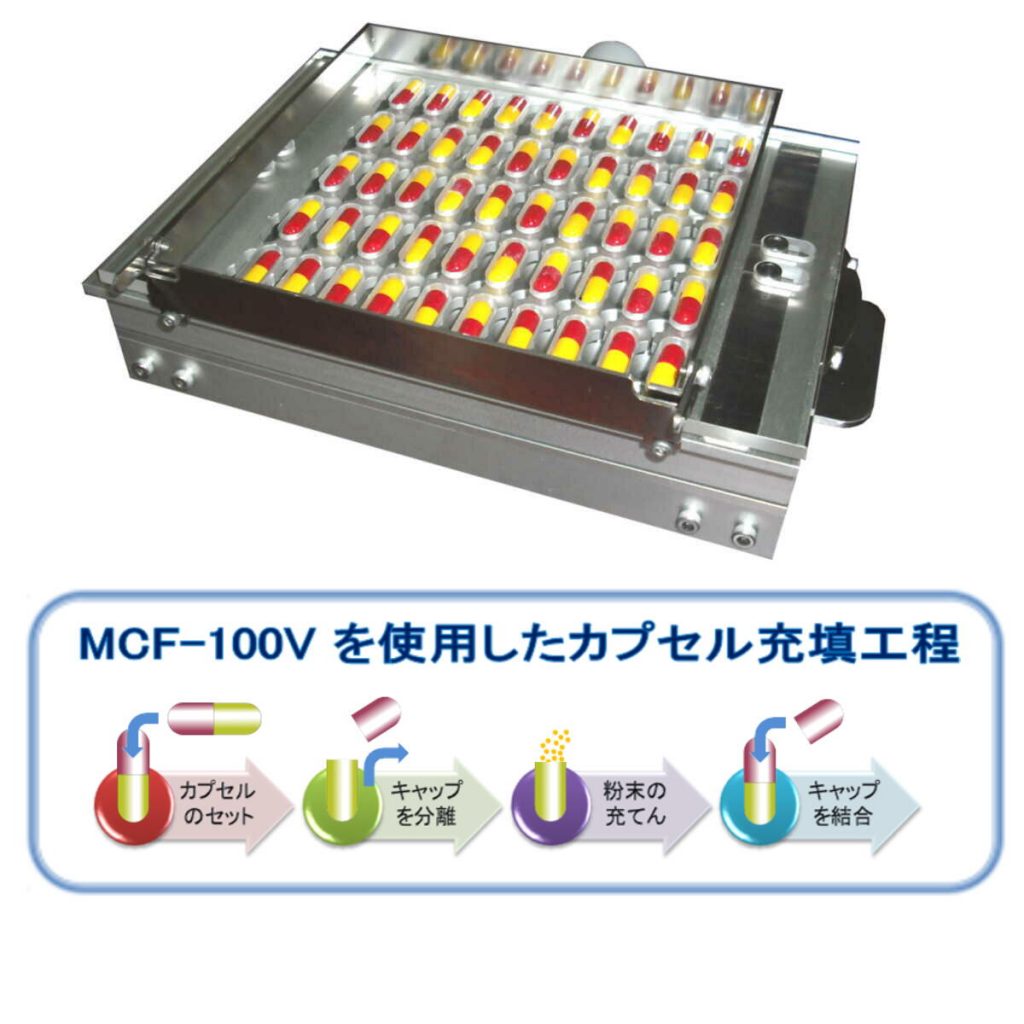

簡易型カプセル充填機MCF-100V

簡易型カプセル充填機MCF-100V

簡易型カプセル充填機MCF-100Vの特徴

  • 「カプセルセット→分離→充填→結合」の各工程の作業性を高め、
    100カプセルを約3分で充填できます。
  • 生産量の少ない製品の充填には最適の充填機です。
    全自動機の残留製剤に使用することで、集率の向上や別ロット製剤の混入防止も可能です。
  • 充填量かさ上げ機能・充填調整プレートを使用すれば充填量の調整が可能です。
    充填増量プレート(オプション)を使用すれば、通常使用時より多く充填することができます。 充填調整プレート(オプション)は充填量を任意に調整することができます。 また、充填調整プレートには2顆粒充填・二重盲試験用等への応用例もあります。

【1.カプセル充填手順】 MCF-100V

1. カプセルのセッティング

カプセルを方向規制して充填機に供給します。(100カプセル)

mcf100_01

1.方向規制プレートの溝にカプセルをセット(50カプセル)

mcf100_02

2.A孔を充填機のセンターピンにセット

mcf100_03

3.スライド部を左に押すとカプセルがボディ側から落下し、充填機に供給されます。

※1~3の作業をB孔側で行い、残りの50カプセルを供給します。

特色:方向規制プレートは約200gの超軽量で連続作業も楽に行えます。



2.カプセルの分離

充填機にセットされたカプセルをボディとキャップに分離します。

mcf100_04

4.透明プレートをキャッププレートの上にセットします。

mcf100_05

5.バキュームのスイッチを入れるとカプセルが分離します。

mcf100_06

6.キャッププレートを外すと、ボディのみ本体に残ります。

特色:バキュームによる分離のため作業が簡単です。

   カプセルを押えないため変形や分離不良が起こりません。



3.粉末の充填

分離したカプセルに粉末を充填します。粉を詰める工程です。

mcf100_07

7.粉末トレイをセットし充填物をカプセルに充填します。

mcf100_08

8.タンピングプレートで充填物を押し固め、再度充填します。

mcf100_09

9.粉末をすり切り一杯まで充填します。



4.カプセルの結合

充填完了したカプセルにキャップを結合します。

mcf100_10

10. 本体ごと、結合架台上に乗せる。

mcf100_11

11.本体を上から押し付けカプセルをロックします。

mcf100_12

12.キャッププレートを外して充填完了。

特色:センターピンで位置決めするのでささくれが出ません。

   結合ピンはストッパ付きで押しすぎによるつぶれもありません。

よりわかりやすく、動画もご覧ください。



【2.オプション機能】MCF-100V

【1.充填調整プレート】(オプション部品)

≪充填量を任意の容量に調整できます。≫



あらかじめ容量調節をしたプレートに粉末を充填してから、MCF-100Vにセットしてカプセルに投入します。



※2顆粒充填への応用も可能です。

【1.充填調整プレート】(オプション部品)


【2.充填増量プレート】(オプション部品)

≪充填量を出来るだけ多くしたいときに便利です。≫



結合プレートを交換して、すり切り時のボディ深さを変更します。
充填増量プレートは1mm単位で最大2mmまで深くできます。

標準のボディ深さ

標準のボディ深さ

例) -2mmプレートのボディ深さ

例) -2mmプレートのボディ深さ

充填量(ml)(下表の充填量は目安です)

カプセルサイズ #00 #0 #1 #2 #3 #4 #5
標準プレート使用時 0.95 0.72 0.54 0.37 0.30 0.21 0.13
-1mmプレート使用時 1.00 0.72 0.54 0.40 0.33 0.23 0.15
-2mmプレート使用時 1.05 0.77 0.57 0.43 0.35 0.25 0.16

【3.個数変更プレート】(オプション部品)

≪1回の充填個数を減らせます。≫



ボディプレートとセットプレートの2枚を交換すれば、14ヶ・28ヶ・60ヶ等の任意の数量を充填出来ます。



※個数の指定の上、都度製作。

【3.個数変更プレート】(オプション部品)


【3.仕様】MCF-100V

【外形寸法】

横約20cm、縦約15cm、高さ約5cm (重量約1.5kg)



【適用カプセルサイズ】

#000~#5

【構成部品・サイズ交換部品】

【構成部品・サイズ交換部品】
構成部品
  1. 本体
  2. キャッププレート
  3. 方向規制プレート
  4. 粉末トレー
  5. タンパー
  6. スクレーパー
  7. 結合架台
サイズ交換部品
  1. ボディプレート
  2. キャッププレート
  3. 方向規制プレート
  4. 結合プレート
  5. 結合架台

【使用バキューム】

バキュームは本体に付属しておりません。吸込仕事率200W以上の掃除機をご用意ください。

ハンディタイプ・スティックタイプ・肩掛タイプ・スチームタイプ等は使用できません。

【使用上の注意】

構成部品はステンレス・アルミ・樹脂で工具を使わず分解して洗浄できます。
充填作業をする際は、分離不能防止のため段差のない平らな場所で行ってください。
