シーブ(結合不良除去装置)

 シーブ
カプセルのつぶれ、ささくれ等の除去
  • 自動機によるハードカプセル充填後に、カプセルの
    つぶれ、ささくれ等を除去します。
  • 自動機またはルミナーの排出部のコンテナ上に設置してご使用下さい。良品のみを通過させてコンテナに排出し、不良品を選別します。
  • 外径寸法・ステンレス枠は設計変更可能です。 摘要カプセルサイズ#000~#5

シーブの種類

シーブはハードカプセルサイズ(#00~#5号用)ごとの専用部品です。
大きさは標準タイプで外形寸法200X200mm(一斗缶用)。
大きさ違いの特注品も標準品と同価格でご用意できます。

シーブの枠

シーブ角型・丸型・サイズは様々です。お客様の使用環境をご相談の上、作成いたします。
シーブの枠はステンレス製で、標準タイプのほか仕様環境にあわせた特注品もご用意します。

標準タイプ(200x200シーブ)

■標準タイプ(200×200シーブ)

特注タイプ(200x200シーブ)作成例

■特注タイプ(200×200シーブ)作成例

仕様

外径寸法(角型)
  • 200×200mm(一斗缶用)
  • 100×100mm
  • 150×150mmetc
外形寸法(丸型) ~φ300
材質 本体:アルミ(表面処理)枠:SUS

不良カプセル除去装置

不良カプセル除去装置

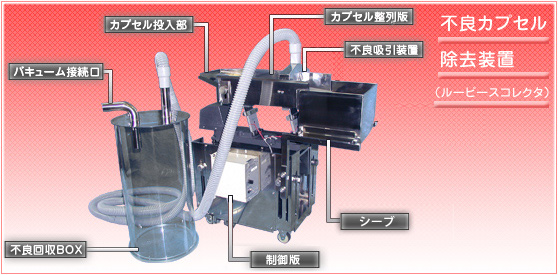

ルースピースコレクタについて

ルースピースコレクタはハードカプセル充填後の不良カプセルを回収する機器です。
回収する不良カプセルは「分離・結合不良・つぶれ・ササクレ」カプセルです。
充填機後は充填機→ルミナ後に設置してください。

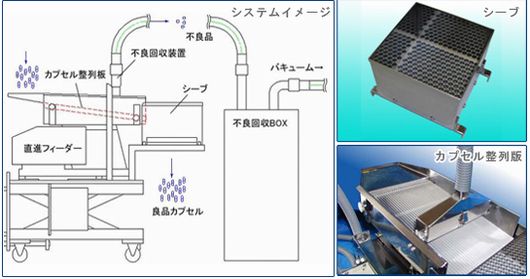

不良回収のシステム

システムイメージ

不良回収システム
  1. 充填機やルミナーから排出されたカプセルをトレイ上部から投入。
  2. カプセル整列板で整列しながら不良吸引装置の下をカプセルが流れる。
  3. 分離カプセルは重量が軽いためバキュームにより吸引され、回収BOXへ回収。
  4. 良品カプセルはトレイ出口からシーブへ落とし込む。
  5. ささくれ、つぶれカプセルはシーブ上部に残り、良品のみがシーブ下へ排出される。

サイズ整列板の段付きタイプ(オプション)

カプセル通過部に段差を設けることで、
カプセルを反転させ、不良カプセル内の残留粉末を落とします。

 カプセル整列板

(不良吸引装置を外して撮影しております)

ジープ板

残留粉末を落とした不良カプセルは重量が軽くなるため、エア吸引の効率がUPします。

サイズ部品交換

サイズ交換部品はカプセル整列板・シーブ板の2点です。
カプセル整列板は#0~#3、#4~#5は共用です。

 カプセル整列板

取付ボルト4点を外すことで、取り外せます。

ジープ板

枠にはめ込み式で上方に抜けます。

仕様

型式 LP-250
処理能力 80,000/hr
電源 定格電圧 AC100V/AC200V
周波数 50Hz/60Hz
高さ カプセル投入部:480~700mm
カプセル排出部:240~560mm
重量 約45kg
不良回収BOX寸法 φ250×500mm
サイズ交換部品 カプセル整列版:#0号用、#1~#3号用(兼用)、#4~#5号用(兼用) シーブ:#0号用、#1号用、#2号用、#3号用、#4号用、#5号用
材質 アルミ・ステンレス・アクリル(不良回収BOX)
機器構成
  • カプセル整列板・トレイ
  • 直進フィーダー
  • 不良回収装置
  • 不良回収BOX
  • シーブ(結合不良除去装置)

目視検査機

 目視検査機

MMシリーズについて

MMシリーズはハードカプセル用のコンベア式目視検査機です。 必要最小限の機能のみを搭載し、シンプルで低コストを実現しました。

MMシリーズの特徴

全集検査
  • カプセルはコンベア上をレールに沿って回転しながら移動するので、全周を検査できます。(右写真:検査ガイドレール)
  • カプセル供給部・検査部(コンベア)の速度調整が独立して出来るので、作業者にあったタイミングでの検査が可能です。
  • フットスイッチによる一時停止機能付。不良除去時に流れを止めれば見逃しがありません。
  • サイズ変更のための交換部品は少なく、交換も簡単です。
  • 機器高さ・機長等はお客様に合わせてカスタマイズ可能です。

外観寸法・仕様

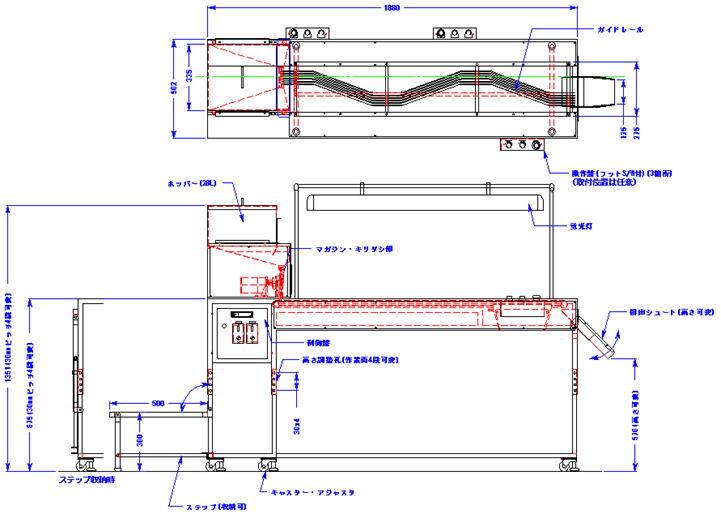

外観寸法

型式 MM-800
計測列数 8列
計測速度 120,000/hr
電源

定格電圧 : AC100V/AC200V

周波数 : 50Hz/60Hz

ホッパー容量 30L(標準)
機器高さ 1335.5mm(標準)
検査部高さ 850mm(標準)
コンベア部機長 1000mm(標準)
カプセル供給部 100V25Wモータ
検査部コンベア 100V90Wモータ
